康耐德智能半導體芯片視覺定位測量AOI系統適應不同尺寸芯片的測量主要依靠以下多方面的設計和功能：

　　硬件方面

　　可調節的鏡頭與光源系統

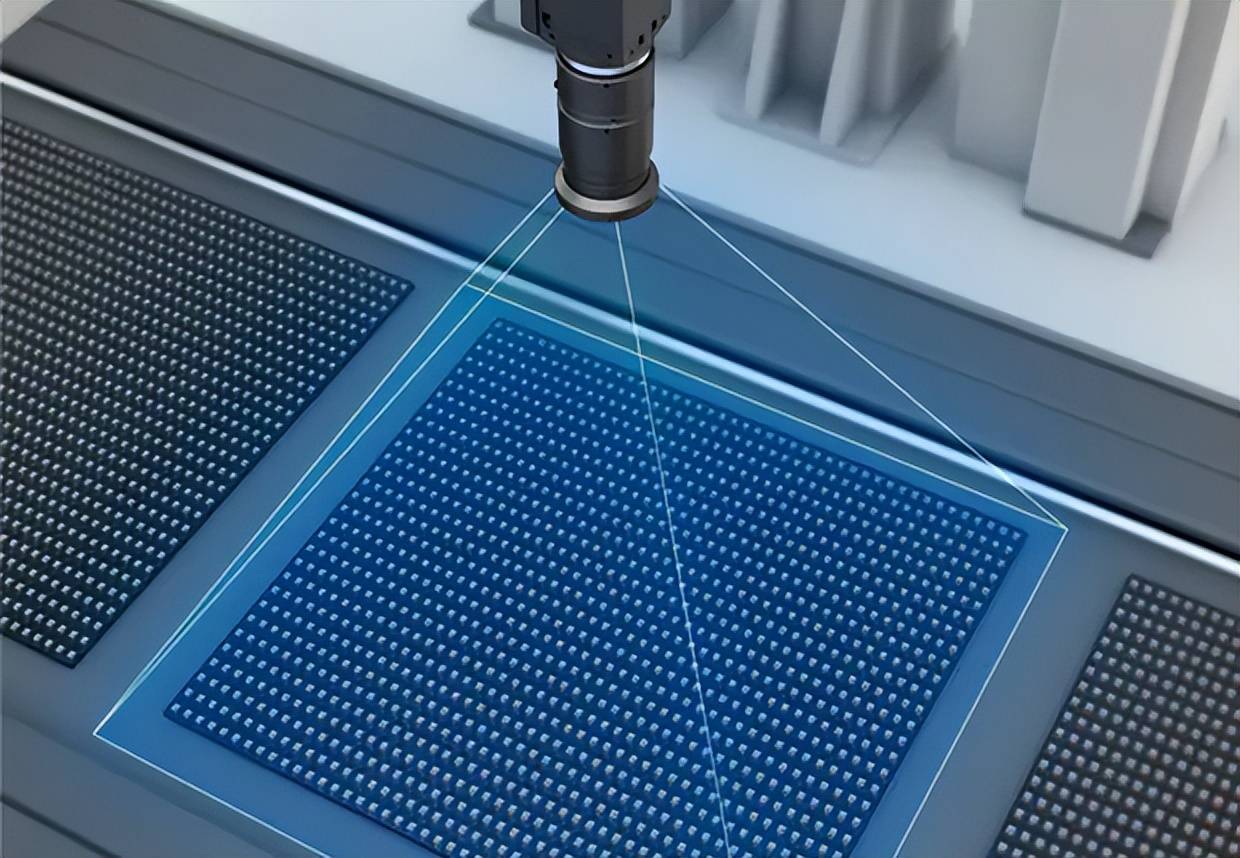

　　鏡頭調節：系統配備了具有不同焦距和光圈的鏡頭，或者可變焦鏡頭。通過調整鏡頭的焦距和光圈大小，能夠適應不同尺寸芯片的成像需求。例如，對于較小尺寸的芯片，可以使用高倍率、小焦距的鏡頭，使芯片在傳感器上成像清晰且占據較大面積，方便進行高精度測量；對于較大尺寸的芯片，則可使用低倍率、長焦距的鏡頭，確保芯片能夠完整地呈現在視野范圍內。同時，一些先進的系統還具備自動對焦功能，能快速準確地將不同高度位置的芯片聚焦清晰，保證圖像質量穩定可靠，為后續的測量提供良好的基礎。

　　光源調節：采用了多種類型的光源組合，并且光源的角度、亮度和顏色等參數均可靈活調整。不同的芯片尺寸和材質對光線的反射和吸收特性不同，通過調節光源參數，能夠使芯片的特征更加突出，減少陰影和反光對測量的影響。比如，對于較小且表面光滑的芯片，可能需要使用均勻分布的環形光源，并適當降低亮度，避免產生強烈的鏡面反射而掩蓋芯片的關鍵特征；而對于較大且表面有紋理的芯片，可以采用側向光源，增強芯片表面紋理的對比度，突出邊緣和細微結構，便于準確測量。

　　可移動的平臺與精確的運動控制

　　平臺移動范圍大：配備了一個具有較大移動范圍的高精度XYZ三維運動平臺，能夠將不同尺寸的芯片放置在平臺上，并通過精確的運動控制，使芯片能夠準確地移動到相機的最佳成像位置。無論是小至幾毫米見方的微型芯片，還是大至數厘米甚至更大的芯片，都可以在平臺的移動范圍內完成定位和測量。

　　微動調節與定位精度高：平臺具備微動調節功能，可以實現極小步長的移動，配合高精度的位移傳感器和運動控制器，能夠精確地控制芯片的位置，滿足不同尺寸芯片對測量位置精度的要求。例如，當需要對芯片的邊緣進行高精度測量時，平臺可以精確地將芯片邊緣移動到相機視野的特定位置，確保測量結果的準確性。

　　軟件方面

　　參數自適應調整功能

　　圖像參數自動優化：軟件能夠根據芯片尺寸的大小，自動調整圖像采集的相關參數，如曝光時間、增益等。對于較小芯片，在保證圖像清晰度的前提下，適當降低曝光時間，減少運動模糊，同時提高圖像采集速度；對于較大芯片，根據其反射特性調整增益，使圖像的亮度和對比度達到理想狀態，確保芯片特征在圖像中清晰可見，為后續的尺寸測量和缺陷檢測提供高質量的圖像基礎。

　　測量參數智能配置：系統會根據芯片尺寸自動調整測量算法中的參數，如測量區域的大小、邊緣檢測的閾值等。例如，在進行芯片尺寸測量時，對于不同尺寸的芯片，系統會自動設定合適的測量區域范圍，避免將背景或其他無關物體納入測量范圍；在邊緣檢測過程中，會根據芯片尺寸和邊緣特性自動調整邊緣檢測算法的敏感度和精度參數，以準確地提取芯片的邊緣輪廓，從而實現精確的尺寸測量。

　　強大的圖像處理與分析算法

　　多尺度圖像處理：采用了多尺度圖像處理技術，能夠對不同尺寸的芯片圖像進行處理和分析。對于較大尺寸的芯片圖像，先進行下采樣處理，快速提取芯片的大概輪廓和主要特征，然后在關注的局部區域進行上采樣，對關鍵尺寸和細節進行精確測量；對于較小尺寸的芯片圖像，則直接在高分辨率下進行處理，充分利用圖像中的每一個像素信息，保證測量精度。這種多尺度處理方式能夠有效提高系統的適應性和效率，無論芯片尺寸大小，都能快速準確地完成測量任務。

　　模板匹配與特征識別：具備強大的模板匹配和特征識別算法，可以預先對不同尺寸芯片的模板進行學習和存儲。在實際測量過程中，系統能夠快速地將采集到的芯片圖像與模板進行匹配，準確識別出芯片的類型、尺寸范圍以及關鍵特征點。即使芯片在生產過程中發生了一定的形變或位置偏移，算法也能夠通過特征提取和匹配，自動調整測量策略，確保對不同尺寸芯片的穩定測量。

　　靈活的測量程序與用戶自定義功能

　　測量程序自動選擇：系統內置了多種測量程序，針對不同尺寸和類型的芯片分別進行了優化配置。當檢測到芯片尺寸變化時，能夠自動選擇最合適的測量程序進行運行，無需人工干預，提高了系統的自動化程度和適應能力。例如，對于微小芯片的測量程序，會更加注重對芯片邊緣像素級的精確提取和尺寸計算；而對于大尺寸芯片的測量程序，則會側重于對整體尺寸、形狀以及多個特征點之間的相對位置關系的測量和分析。

　　用戶自定義配置：允許用戶根據實際生產需求和芯片的特殊尺寸要求，對測量參數、算法以及流程等進行自定義配置。用戶可以通過簡單的操作界面，輸入芯片的具體尺寸范圍、公差要求以及其他相關參數，系統會根據用戶設定的參數生成個性化的測量方案，滿足不同用戶在不同芯片尺寸測量方面的多樣化需求。
